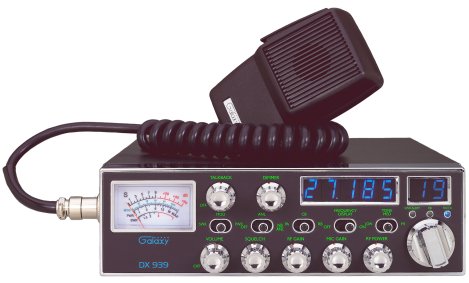

- DX939
SPECIFICATIONS
ALIGNMENT PROCEDURES
DIAGRAMS
- DX939 Schematic Diagram (EPT069611A) (Oct. 15, 2007)
- Chassis Exploded View
PCB Layouts and Parts
- Main PCB (EPT069611A)
- Channel Selector PCB (EPT099N20Z)
- Display PCB (EPT073N30Z)
- VR PCB RF Power / VOL / SQ MIC Gain / RF Gain (EPT093940Z)
- VR PCB Dimmer/ Talkback PCB (EPT093950Z)
- Dimmer PCB (EPT091V40D)
- EL Driver PCB (EPT91V131Z)
- Slide Switch PCB (EPT093930Z)
- Frequency Counter PCB (EPT900043Z)
- Modular 002 VCO PCB (EPF000210Z)
- Modular 005 PCB (EPT613010Z)
- MIC PCB (EPT690050Z)
- SWR PCB (EPT360042Z)
Stock
1- Shield (Ground)
2- Yellow (Audio)
3- Red (Transmit)
4- White (Receive)
Astatic (4 wire)
1- Shield
2- White
3- Red
4- Black
Astatic (6 wire)
1- Shield & Blue
2- White
3- Red
4- Black
Yellow NC
Daiwa EM-500
Cobra CA Series
1- Shield & Black
2- Red
3- White
4- Blue
Galaxy DC-521S (4 wire)
1- Shield
2- Yellow
3- Red
4- Black
Galaxy CB-660EI
1- Shield & Black
2- White
3- Red
4- Blue
Sadelta
1- Shield
2- White
3- Brown
4- Green
Turner
1- Shield & Red
2- White
3- Blue
4- Black
Yellow NC
