- Galaxy DX Models

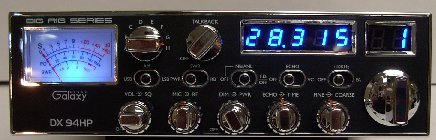

- DX94HP
MANUALS
RADIO MODIFICATIONS
- Frequency Conversion
- Channel Chart (After Modification)
- Extended 10-Meter Frequency Conversion (28.000 - 29.655MHz)
ALIGNMENT PROCEDURES
SEMICONDUCTOR INFORMATION
DIAGRAMS
- Schematic Diagram Main
- Schematic Diagram Control
- RF Amp Schematic (EPAC10010A)
- EL Driver Schematic (EPT91V131Z)
- Dimmer PCB Schematic (EPT091V40C)
- ECHO PCB Schematic (EPT99HP50A)
PCB LAYOUTS & PARTS
- Main PCB (EPT690010D)
- MODULAR 002 VCO PCB (EPF000210Z)
- MODULAR 005A RCI-6130A (EPT613010Z)
- MODULAR 007 RCI-612 (EPT061210Z)
- RF AMP PCB (EPAC10010A)
- Amp Feed Back PCB (EPA010030A)
- Dimmer PCB (EPT091V40C)
- EL Driver PCB (EPT91V131Z)
- ECHO PCB (EPT99HP50A)
- VR PCB (EPT99HP40A)
- VR PCB (Talkback VR) (EPT360111Z)
- Display / Switch PCB (EPT99HP30A)
Channel Selector / Frequency Counter PCB (EPT99HP20A) - MIC Jack PCB (EPT690050Z)
CHASSIS, MISCELLANEOUS, & MECHANICAL PARTS
MIC WIRING
Stock
1- Shield (Ground)
2- Yellow (Audio)
3- Red (Transmit)
4- White (Receive)
Astatic (4 wire)
1- Shield
2- White
3- Red
4- Black
Astatic (6 wire)
1- Shield & Blue
2- White
3- Red
4- Black
Yellow NC
Daiwa EM-500
Cobra CA Series
1- Shield & Black
2- Red
3- White
4- Blue
Galaxy DC-521S (4 wire)
1- Shield
2- Yellow
3- Red
4- Black
Galaxy CB-660EI
1- Shield & Black
2- White
3- Red
4- Blue
Sadelta
1- Shield
2- White
3- Brown
4- Green
Turner
1- Shield & Red
2- White
3- Blue
4- Black
Yellow NC
