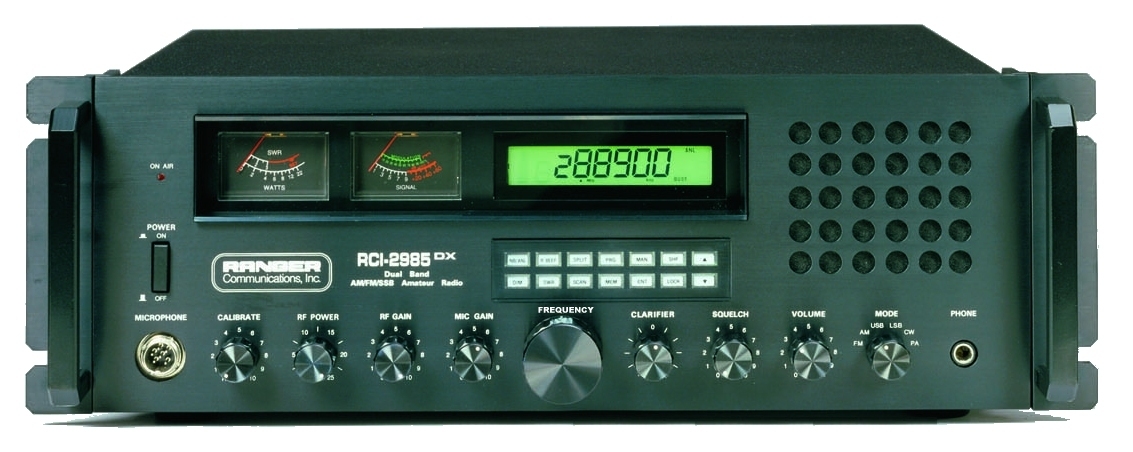

- RCI-2985DX

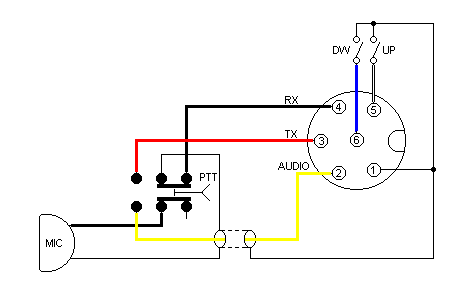

Mic Wiring
Stock 1. Ground Shield 2. Audio Yellow 3. Transmit Red 4. Receive Black 5. CH. Up White 6. CH. Down Blue Turner 4-Wire 1. Ground Shield 2. Audio White 3. Transmit Black 4. Receive N/C 5. CH. UP N/C 6. CH. Down N/C Turner 6-Wire 1. Ground Shield & Red 2. Audio White 3. Transmit Blue 4. Receive N/C 5. CH. UP N/C 6. CH. Down N/C Astatic 4-Wire 1. Ground Shield 2. Audio White 3. Transmit Red 4. Receive N/C 5. CH. UP N/C 6. CH. Down N/C Astatic 6-Wire 1. Ground Shield & Blue 2. Audio White 3. Transmit Red 4. Receive N/C 5. CH. UP N/C 6. CH. Down N/C |
